电动截止阀

所属分类：电动阀门类

点击次数：26次

电子邮箱：haidianfm@126.com

销售电话：0536-8130566

图文传真：0536-8956177

感谢您向我们发出订单我们会在最短时间与您联系!

在线购买在线咨询

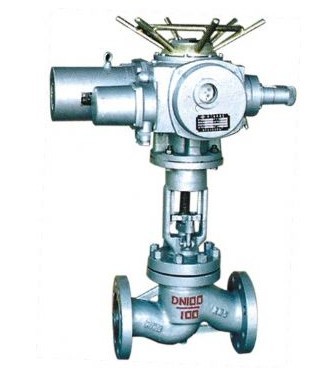

电动截止阀

电动截止阀,J941截止阀,J941电动截止阀

一、J941电动截止阀概述

D941电动截止阀适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等

二、J941电动截止阀特点

1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

三、J941电动截止阀应用规范

设计与制造			GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验			JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志			GB/T12220
供货			JB/T7928

四、J941电动截止阀零件材质

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度（≤℃）
WCB		WCB+D507MO	?D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

五、J941电动截止阀外形连接尺寸及质量

公称压力 PN（MPa）	公称通径 DN（mm）	标准值										参考值
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	n2	D6	b	f	f1	Z-φd	L1		H	质量（kg）
1．6	50	230	160	125	100		16	3		4-φ18	590		645	48
	65	290	180	145	120		18	3		4-φ18	590		690	60
	80	310	195	160	135		20	3		8-φ18	590		715	65
	100	350	215	180	155		20	3		8-φ18	590		770	71
	125	400	254	210	185		22	3		8-φ18	590		780	119
	150	480	280	240	210		24	3		8-φ23	590		810	210
	200	600	335	295	265		26	3		12-φ23	810		967	320
	250	622	405	355	320		30	3		12-φ25	810		1143	550
	300	698	460	410	375		30	4		12-φ25	830		1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590		645	50
	65	290	180	145	120		22	3		8-φ18	590		690	65
	80	310	195	160	135		22	3		8-φ18	590		715	67
	100	350	230	190	160		24	3		8-φ23	590		770	73
	125	400	270	220	188		28	3		8-φ25	590		780	127
	150	480	300	250	218		30	3		8-φ25	810		810	215
	200	600	360	310	278		34	3		12-φ25	810		967	322
	250	622	425	370	332		36	3		12-φ30	830		1143	585
	300	698	485	430	390		40	4		16-φ30	830		1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590		645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590		690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590		715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590		770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810		782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810		875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810		1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590		710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590		750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590		785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810		837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810		1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830		1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830		1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590		714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590		734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810		847	175
	100	430	265	, 210	172	150	38	3	4．5	8-φ30	810		950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830		1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830		1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830		1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590		562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810		743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830		820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830		935	238
