电动焊接闸阀
感谢您向我们发出订单我们会在最短时间与您联系!

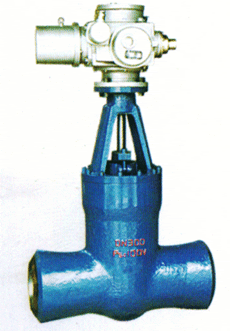

电动焊接闸阀
Z960Y焊接闸阀的详细资料：
焊接闸阀,Z960Y焊接闸阀,Z960Y闸阀
一、Z960Y焊接闸阀概述
电动焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
1、焊接闸阀设计制造按JB/T3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、 抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
二、 Z960Y焊接闸阀优点
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、Z960Y焊接闸阀执入标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
四、Z960Y焊接闸阀性能规范
|
性能规范Property and specifiecation | ||||||||||||||||||
|
产品型号 Product type公称压力PN（MPa）Nominal pressure |
试验压力（MPa）Test pressure |
工作压力（MPa）Working pressure |
工作温度（℃）Working temperature |
适用介质Appicable medium | ||||||||||||||
|
强度试验Sheel test |
密封试验/上密封实验Seal test | |||||||||||||||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam | ||||||||||||
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 | |||||||||||||
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam | ||||||||||||
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 | |||||||||||||
|
主要零件材料Matecrial for main parts | ||||||||||||||||||
|
零件名称Part name |
材料牌号Material designation | |||||||||||||||||
|
阀体Body |
WCB |
WC6 |
WC9 | |||||||||||||||
|
阀板Disc |
WCB |
WC6 |
WC9 | |||||||||||||||
|
阀盖Bonnet |
25 |
12Cr1Mo1VA | ||||||||||||||||
|
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA | ||||||||||||||||
|
阀座Seat |
25 |
12Cr1Mo1VA | ||||||||||||||||
|
密封环Sealing ring |
S软钢（增强柔性石墨）S soft steel （flexible graphite） |
S软钢S soft steel |
F软钢F Soft steel | |||||||||||||||
|
填料Packing |
增强柔性石墨Fexible graphite | |||||||||||||||||
|
支架Yoke |
WCB |
WCB或WC6 | ||||||||||||||||
|
阀杆螺母Stem nut |
45（ZCuZn25A16Fe3Mn3） | |||||||||||||||||
|
四开环Four piece ring |
1Cr13 |
20Cr1MoVA |
| |||||||||||||||
五、Z960Y焊接闸阀主要尺寸及重量
|
公称通径DNNominal diameter |
主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions |
电动装置Electric dewice |
重量（kg）Weight | ||||||||
|
d |
L |
H |
L1 |
L2 | |||||||
|
Z960Y-250 | |||||||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 | ||||
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 | ||||
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 | ||||
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 | ||||
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 | ||||
|
Z960Y-320 | |||||||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 | ||||
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 | ||||
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 | ||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 | ||||
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 | ||||
|
Z960Y-P54100V | |||||||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 | ||||
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 | ||||
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 | ||||
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 | ||||
|
Z960Y-P54170V | |||||||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 | ||||
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 | ||||
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 | ||||
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 | ||||
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 | ||||
