V型不锈钢电动球阀的详细资料：

电动球阀,不锈钢电动球阀,V型电动球阀

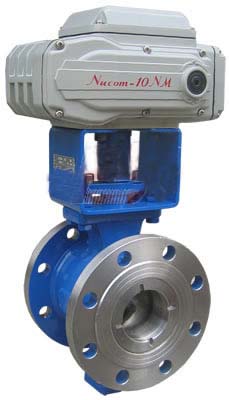

一、V型不锈钢电动球阀概述

该系列不锈钢电动球阀是一种直角回转结构的高级控制阀，配用ALS、381系列执行机构，无需另配伺服放大器，输入（4~20mADC或1~5VDC）信号及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

不锈钢电动球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。

二、 V型不锈钢电动球阀特点

１、V型不锈钢电动球阀以AC220V或AC380V电源为动力，通过输入（4~20mADC或1~5VDC）信号，无需另配伺服放大器，以角行程输出的扭矩转动球体改变阀芯的旋转角度（0-90°任意角度），就能完成启闭动作或调节动作。实现对压力、流量、温度、液位等参数的调节。控制精确、体积小、重量轻、流阻小、流量系数大、结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。

２、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供精确的控制。
３、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
４、 V型不锈钢电动球阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
５、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
６、金属阀座的优越密封性：V型阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-5×额定流量系数。
７、超强的剪切能力：V型阀采用金属硬密封结构时，Ｖ型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

三、 V型不锈钢电动球阀阀体

四、  V型不锈钢电动球阀阀内组件

五、 V型不锈钢电动球阀执行机构

阀作用型式：电开式（K）、电关式（B）

六、 V型不锈钢电动球阀阀体结构图
