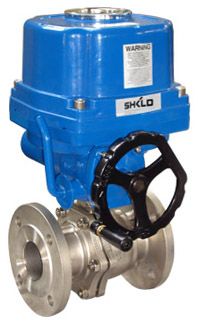

电动切断球阀

ZAJO电动O型切断球阀的详细资料：

切断球阀,O型切断球阀,电动切断球阀

一、ZAJO电动O型切断球阀概述

ZAJO电动O型切断球阀（简称O型切断球阀），是一种旋转型切断阀，为电动单元组合仪表中执行单元。阀体结构有安装软密封阀座（软密封）与全属阀座（硬密封）两种，分别用于常温（-30～180℃）及高温（-60～450℃）低温（-250～-30℃）的场合（低温时阀颈要加长）。球芯形状为O型两通型，用于对介质的开启与切断。执行机构为二位机械开关式。接受220V开关信号以操纵球阀启闭。

电动O型切断球阀密封性能好，额定流量系数大（流通能力强）。介质流经阀门时几乎没有什么压力损失，是所有自控阀门流通能力最大的一种阀门。在石油、化工、制药、冶金、轻纺、造纸和污水处理等生产部门得到广泛应用。公称压力有PN1.6（2.0）、2.5、4.0、6.4、10.0（11.0）、15.0（16.0）MPa．口径从15至500mm，球芯型式有浮动球及固定球型式两种，分别用于不同口径和公称压力等级!

二、ZAJO电动O型切断球阀结构图

三、ZAJO电动O型切断球阀零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

阀座：软密封：（增强）聚四氟乙烯、对位聚苯

硬密封：1Cr18Ni9Ti（堆焊Stellite）、0Cr18Ni12Mo2Ti（堆焊Stellite）

球芯：1Cr18Ni9Ti（镀铬）、0Cr18Ni12Mo2Ti（镀铬）

填料：聚四氟乙烯、柔性石墨

四、ZAJO电动O型切断球阀型号意义

Z：执行器大类，A：机械式电动执行机构，J：角行程，O：O型球阀

五、ZAJO电动O型切断球阀技术指标

公称通径Dn（mm）	20	25	32	40	50	65	80		100	125		150	200	250
额定流量系数KV	38	72	110	170	270	450	510		940	1400		2200	3500	5000
公称压力PN（MPa）	1.6（2.0） 2.5 4.0 6.4 10.0（11.0）（15.0）16.0
使用温度t（℃）	软密封：PTFE（-30～150），增强PTFE（-40～200），对位聚苯（-40～300）硬密封:-60～450 低温型：-250～60
流量特性	快开（On-Off）
作用方式	电开、电关
允许泄漏等级	软密封：Ⅵ级或无泄漏硬密封：Ⅴ级或Ⅵ级
球芯转角	90°
执行机构	341RSB-08			341RSB-30				341RSC-50			341RSD-100

注：执行机构一般配置仅仅是一种示例，确切的配置视使用压差、信号范围而定。

六、ZAJO电动O型切断球阀外形尺寸

公称通径（mm）	L			H（高）		A
	PN16,25,40	PN64
25	140	160	350		225
32	165	180	350		225
40	165	200	430		225
50	203	230	430		225
65	222	290	585		255
80	241	310	585		255
100	305	350	596		255
125	356	400	685		270
150	394	480	685		270
200	457	600	752		270
250	533	730	856		335
300	610	850	968		335
400	762	1100	1358		470
500	914	1250	1568		470
