电动伸缩蝶阀

SD943H电动伸缩蝶阀的详细资料：

伸缩蝶阀,SD943H伸缩蝶阀,SD943H电动蝶阀

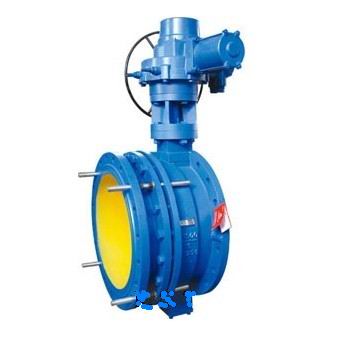

一、SD943H电动伸缩蝶阀概述

SD943H电动伸缩蝶阀是由角行程电动执行器于伸缩蝶阀组成，电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。

二、SD943H电动伸缩蝶阀特点

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。

三、SD943H电动伸缩蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997

法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

四、SD943H电动伸缩蝶阀执行机构

类型：CH系列
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。

五、SD943H电动伸缩蝶阀技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

六、SD943H电动伸缩蝶阀零件材质

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

七、 SD943H电动伸缩蝶阀外形连接尺寸

公称通径	外形尺寸（参考值）								法兰尺寸和螺栓孔尺寸（标准值）															电动装置型号（参考）
公称通径	H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa						1.0MPa					1.6MPa
毫米	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D		D1	D2	n-d	D		D1	D2	n-d	D		D1	D2	n-d
50	80	440	186	156	171	250	255	140		110	88	4-14	165		125	99	4-18	165		125	99	4-18	QB10-1
65	95	445	190	160	175	250	255	160		130	108	4-14	185		145	118	4-18	185		145	118	4-18	QB10-1
80	98	476	198	166	182	250	255	190		150	124	4-18	200		160	132	8-18	200		160	132	8-18	QB10-1
100	114	504	228	188	208	250	255	210		170	144	4-18	220		180	156	8-18	220		180	156	8-18	QB10-1
125	128	550	240	201	220	250	255	240		200	174	8-18	250		210	184	8-18	250		210	184	8-18	QB20-1
150	139	652	240	206	226	300	315	265		225	199	8-18	285		240	211	8-22	285		240	211	8-22	QB20-1
200	174	732	265	219	242	300	315	320		280	254	8-18	340		295	266	8-22	340		295	266	12-22	QB60-1
250	215	823	295	240	267	300	315	375		335	309	12-18	395		350	319	12-22	405		355	319	12-26	QB60-1
300	245	877	308	254	282	300	315	440		395	363	12-22	445		400	370	12-22	460		410	370	12-26	QB120-1
350	270	932	327	272	300	300	315	490		445	413	12-22	505		460	429	16-22	520		470	429	16-26	QB120-1
400	305	1047	368	308	338	300	315	540		495	463	16-22	565		515	480	16-26	580		525	480	16-30	QB250-1
450	325	1092	370	310	340	575	714	595		550	518	16-22	615		565	530	20-26	640		585	548	20-30	QB250-1
500	360	1182	392	332	362	575	714	645		600	568	20-22	670		620	582	20-26	715		650	609	20-33	QB250-1
600	445	1380	441	375	408	656	810	755		705	667	20-26	780		725	682	20-30	840		770	720	20-36	QB50 0-0.5
700	505	1502	460	400	445	656	810	860		810	772	24-26	895		840	794	24-30	910		840	794	24-36	QB50 0-0.5
800	560	1545	499	445	475	656	810	975		920	878	24-30	1015		950	901	24-33	1025		950	901	24-39	ZA60
900	630	1710	520	460	490	785	863	1075		1020	978	24-30	1115		1050	1001	28-33	1125		1050	1001	28-39	ZA60
1000	680	1805	600	530	565	785	863	1175		1120	1078	28-30	1230		1160	1112	28-36	1255		1170	1112	28-42	ZA60
1200	795	2096	675	571	623	785	863	1405		1340	1295	32-33	1455		1380	1328	32-39	1485		1390	1328	32-48	ZA120
1400	900	2296	760	684	722	790	1338	1630		1560	1510	36-36	1675		1530	1530	36-42	1685		1590	1530	36-48	ZA120
1600	1100	2720	860	770	815	868	1476	1830		1760	1710	40-36	1915		1820	1750	40-48	1930		1820	1750	40-56	ZA240
1800	1124	2830	930	830	880	868	1476	2045		1970	1718	44-39	2115		2020	1950	44-48	2130		2020	1950	44-56	ZA240
2000	1292	3120	1020	920	970	965	1600	2265		2180	2125	48-48	2325		2230	2150	48-48	2345		2230	2150	48-62	ZA240

八、SD943H电动伸缩蝶阀安装使用注意事项

1、伸缩蝶阀在安装前必须平放，切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。
4、伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按下列公式计算，运行时严禁将支架卸掉。

5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通蝶栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出（见图2），损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉（螺栓另配）
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
