J23W外螺纹针型阀
所属分类： 针型阀 仪表阀
点击次数：309次
电子邮箱：haidianfm@126.com
销售电话：0536-8130566
图文传真：0536-8956177
感谢您向我们发出订单我们会在最短时间与您联系!
【J23W外螺纹针型阀-产品说明】
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；卡套式
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
【J23W外螺纹针型阀-性能规范】
|
实验项目 |
压力值 单位：MPa |
|
公称压力 |
16 |
|
壳体实验 |
24 |
|
密封试验 |
17.6 |
|
气压试验 |
9.6 |
|
适用温度 |
≤425℃ |
|
适用介质 |
水、蒸汽、油品等 |
【J23W外螺纹针型阀-主要零件材料】
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
J23W-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
|
J23W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |

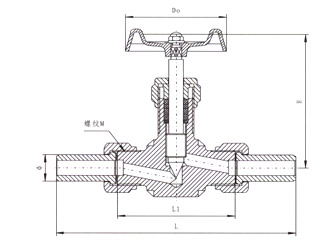

【J23W外螺纹针型阀-主要外形尺寸】
|
规格 |
M |
Ф |
L1 |
L |
H |
Do |
重量（kg） |
|
DN6 |
M20×1.5 |
φ14×4 |
66 |
140 |
84 |
63 |
0.65 |
|
DN10 |
M24×4.5 |
φ18×4 |
78 |
160 |
93 |
78 |
0.8 |
