ZJHM气动套筒调节阀
感谢您向我们发出订单我们会在最短时间与您联系!
ZJHM气动套筒调节阀
【ZJHM气动套筒调节阀-产品说明】
ZJHM气动套筒调节阀,是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
【ZJHM气动套筒调节阀-结构特点】
1．气动套筒调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2．气动套筒调节阀按作用模式可分；正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3．气动套筒调节阀采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.
4．直通低流阻套筒阀阀芯采用了压力平衡式阀芯,(双密封面或单密封面)结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

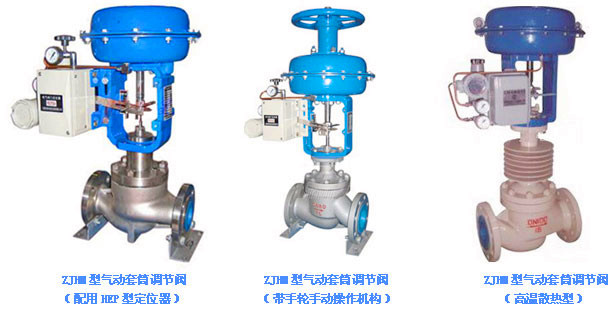

有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.
【ZJHM气动套筒调节阀-执行机构】
|
型 号 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
弹簧范围KPa |
20∼100(标准):40∼200;80∼240; 20∼60; 60∼100 | ||||
|
操作方式 |
普通型,带手动手轮操作型(侧装式,顶装式) | ||||
【ZJHM气动套筒调节阀-定位器】
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
【ZJHM气动套筒调节阀-性能指标】
|
项目 |
指标值 |
项目 |
指标值 | ||||
|
基本误差% |
不带定位器 |
±5.0 |
始 |
气关 |
不带定位器 |
始点 |
±5.0 |
|
带定位器 |
±1.0 |
终点 |
±2.5 | ||||
|
回差% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 | ||
|
终点 |
±1.0 | ||||||
|
带定位器 |
≤1.0 |
气开 |
不带定位器 |
始点 |
±2.5 | ||
|
终点 |
±5.0 | ||||||
|
死区% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 | ||
|
终点 |
±1.0 | ||||||
|
带定位器 |
≤0.4 |
允许泄漏量L/h |
1×10-3×阀额定容量 | ||||
|
额定行程偏差% |
±2.5 | ||||||
注:本产品执行GB/T4213-92国家标准.
【ZJHM气动套筒调节阀-允许压差】
|
开关 |
执行 |
弹簧 |
气源 |
需 |
公称通径(阀座直径)mm | |||||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 | |||||
|
气 |
ZHA-22 |
20∼100 |
0.14 |
- |
3.00 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20∼100 |
0.14 |
- |
|
2.25 |
1.95 |
|
|
|
|
|
|
| |
|
ZHA-34 |
20∼100 |
0.14 |
- |
|
|
|
2.36 |
2.04 |
1.67 |
|
|
|
| |
|
ZHA-45 |
20∼100 |
0.14 |
- |
|
|
|
|
|
|
1.41 |
1.14 |
|
| |
|
气 |
ZHA-22 |
20∼100 |
0.14 |
- |
|
1.5 |
|
|
|
|
|
|
|
|
|
ZHA-23 |
20∼100 |
0.14 |
- |
|
|
1.13 |
0.98 |
|
|
|
|
|
| |
|
ZHA-34 |
20∼100 |
0.14 |
- |
|
|
|
1.18 |
1.02 |
0.84 |
|
|
|
| |
|
ZHA-45 |
20∼100 |
0.14 |
- |
|
|
|
|
|
|
0.71 |
0.57 |
|
| |
注:1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系.
【ZJHM气动套筒调节阀-主要零件材料】
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(304) |
|
阀芯,阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯,柔性石墨,不锈钢波纹管 | |||
|
垫片 |
增强聚四氟乙烯 ,不锈钢垫片,金属石墨缠绕垫片 | |||
|
上下膜盖 |
A3钢板冲压 | |||
|
波纺膜片 |
丁晴橡胶夹增强涤沦织物 | |||
|
弹簧 |
60Si2Mn | |||
|
推杆,衬套 |
2Cr13 | |||
|
轴套 |
聚氨酯(用于反作用) | |||
|
适用 工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ | |
|
高温型 |
-30∼+450℃ |
-40∼+550℃ |
-40∼+550℃ | |
|
低温型 |
|
-40∼-60℃, -60∼-100℃ | ||
【ZJHM气动套筒调节阀-主要技术参数】
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
额定流量 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 | ||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 | ||||||||
|
薄膜有效面积Ae(cm2) |
350 |
350 |
350 |
560 |
900 |
1600 | ||||||||
|
气源压力Ps(MPa) |
0.14∼0.4 | |||||||||||||
|
信号范围Pr(KPa) |
20∼100,40∼200,80∼240 段幅:20∼60,60∼100 | |||||||||||||
|
电信号 |
4∼20mA DC或0∼10mA DC | |||||||||||||
|
作用模式 |
气开式(K)型,气关式(B)型 | |||||||||||||
|
流量特性 |
直线,等百分比,快开性 | |||||||||||||
|
允许泄漏量(L/h) |
硬密封:1×10-3×阀额定容量 | |||||||||||||
|
固有可调比R |
50:1 | |||||||||||||
|
气源接头 |
M16×1.5 | |||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 | |||||||||||||
【ZJHM气动套筒调节阀-应用规范】
性能GB/T4213-92,JB/T57218-94 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准
【ZJHM气动套筒调节阀-主要外形尺寸】
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
|
L(mm) |
PN1.6MPa |
181 |
184 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 | |
|
PN4.0MPa |
194 |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
750 | ||
|
PN6.4MPa |
205 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
700 |
765 | ||
|
H1(mm) |
PN1.6MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 | |
|
H1(mm) |
PN4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 | |
|
H1(mm) |
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 | |
|
H(mm)≈ |
常温型 |
398 |
410 |
454 |
457 |
460 |
610 |
622 |
640 |
846 |
870 |
890 |
1203 |
1234 | |
|
高温型 |
548 |
560 |
604 |
520 |
627 |
790 |
807 |
850 |
1096 |
1130 |
1150 |
1523 |
1554 | ||
|
低温型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
| ||||||||
|
H≈ |
926 |
935 |
974 |
1082 |
1090 |
1240 |
1252 |
1275 |
1596 |
1620 |
1640 |
|
| ||
|
ΦA(mm) |
285 |
360 |
470 |
620 | |||||||||||
