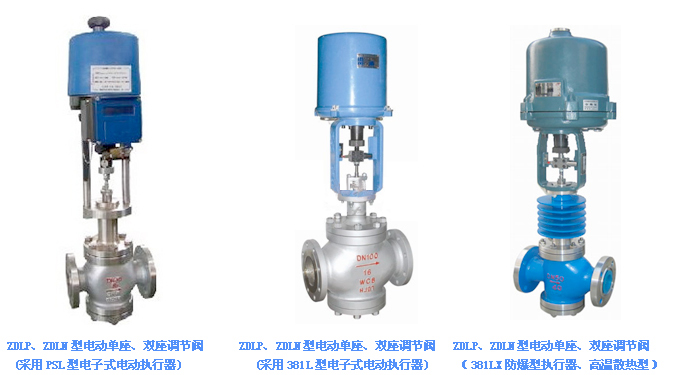

ZDLP,ZDLN电动单座,双座调节阀
感谢您向我们发出订单我们会在最短时间与您联系!
ZDLP,ZDLN电动单座,双座调节阀
【ZDLP,ZDLN电动单座,双座调节阀-产品说明】
ZDLP,ZDLN型电子式电动单座,双座调节阀,是由直行程电子式电动执行机构和直通双导向式单座,双座阀组成.具有结构紧凑,动作灵敏,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.
【ZDLP,ZDLN电动单座,双座调节阀-结构特点】
1．ZDLP,ZDLN电子式电动单座,双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2．ZDLP型,ZDLN型单座,双座调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLP型电动调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合.
4．ZDLP型电动单座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
5．ZDLN型电动调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合
6．ZDLN型电动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀
7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值:等百分比(对数)性,直线特性
ZDLP,ZDLN型电动单座,双座调节阀广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准常温型,高温散热型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-100~+500℃.
【ZDLP,ZDLN电动单座,双座调节阀-应用规范】
性能GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准
【ZDLP,ZDLN电动单座,双座调节阀-执行机构】
|
型号 |
输出推力N |
速度mm/s |
最大行程(mm) |
型号 |
输出推力N |
速度mm/s |
最大行程(mm |
|
381LSA-08 |
800 |
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
|
381LSA-20 |
2000 |
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
|
381LSB-30 |
3000 |
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
|
381LSB-50 |
5000 |
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
|
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
|
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
|
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
|
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
(信号线用屏蔽线) 防护等级:IP65 带手轮 | ||||||
【ZDLP,ZDLN电动单座,双座调节阀-性能指标】
|
项目 |
指标值 | ||
|
基本误差％ |
381L ±2.5； PSL±1.0 | ||
|
回差％ |
381L ±2.0； PSL±1.0 | ||
|
死区％ |
1.0 | ||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 | ||
|
电关 |
始点 |
±2.5 | |
|
终点 |
±2.5 | ||
|
可调范围 |
50:1 | ||
|
额定行程偏差％ |
2.5 | ||
【ZDLP,ZDLN电动单座,双座调节阀-允许压差】
ZDLP电动单座调节阀
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允许压差 MPa |
2.0 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
1.1 |
0.5 |
ZDLN电动双座调节阀
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允许压差 MPa |
≤公称压力 |
4.0 |
3.4 | ||||||||||
【ZDLP,ZDLN电动单座,双座调节阀-主要零件材料】
|
公称通径mm |
DN15-DN300 | |||
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯,阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 | |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 | |||
|
垫片 |
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片 | |||
|
推杆,衬套 |
2Cr13 | |||
|
适用 工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ | |
|
高温型 |
-30∼+450℃ |
-40∼+500℃ |
-40∼+500℃ | |
|
低温型 |
|
-40∼-60℃, -60∼-100℃ | ||
【ZDLP,ZDLN电动单座,双座调节阀-主要技术参数】
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||||
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||||
|
额定流量 |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 | |||
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | ||||
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 | |||||||||||
|
执行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 | ||||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | |||||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 | ||||||||||||
|
电源电压 |
AC220V 50Hz | ||||||||||||||||
|
信号范围 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC | ||||||||||||||||
|
作用模式 |
电开式(K)型,电关式(B)型 | ||||||||||||||||
|
故障状态时 |
全开,全关,自锁保位 | ||||||||||||||||
|
流量特性 |
等百分比,直线,快开性 | ||||||||||||||||
|
允许泄漏量(L/h) |
单座阀:≤10-4×阀的额定容量；双座阀:≤10-3×阀的额定容量 | ||||||||||||||||
|
固有可调比R |
50:1 | ||||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 | ||||||||||||||||
【ZDLP,ZDLN电动单座,双座调节阀-主要外形尺寸】
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
|
L(mm) |
PN1.6MPa |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 | |
|
PN4.0MPa |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
800 | ||
|
PN6.4MPa |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
820 | ||
|
H1(mm) |
单座 |
60 |
115 |
120 |
130 |
145 |
180 |
195 |
200 |
245 |
255 |
295 |
380 |
435 | |
|
H1(mm) |
双座 |
|
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
450 |
465 | |
|
配PSL |
H(mm)≈ |
普通型 |
704 |
747 |
835 |
910 |
955 |
1100 |
1120 |
1140 |
1210 |
1220 |
1270 |
1810 |
1890 |
|
散热片型 |
855 |
898 |
990 |
1060 |
1110 |
1277 |
1195 |
1320 |
1420 |
1430 |
1490 |
2066 |
2140 | ||
|
D(mm) |
176 |
225 | |||||||||||||
|
配381L |
H(mm)≈ |
普通型 |
620 |
680 |
683 |
758 |
768 |
990 |
1022 |
1050 |
1340 |
1360 |
1440 |
1710 |
1770 |
|
散热片型 |
770 |
830 |
835 |
910 |
920 |
1160 |
1195 |
1220 |
1540 |
1570 |
1660 |
1960 |
2030 | ||
|
D(mm) |
225 |
310 | |||||||||||||
|
低温型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
| ||||||||
|
H≈ |
1110 |
1120 |
1310 |
1320 |
1330 |
1460 |
1478 |
1497 |
1850 |
1860 |
1900 |
|
| ||
