氨气减压阀
|
产品详细:

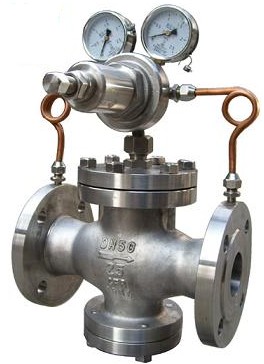

Yk43X/F/Y型氨气减压阀
结构特点和用处
本系列减压阀属于氨气减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于气体管路，如空气、氮气、氧气、氢气、氨气、氩气、煤气、液化气、天然气等气体。
|
主要技术参数和性能指标 |
|
公称压力(Mpa)
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
X/F(聚四氟乙稀/橡胶)：O渗漏 Y(硬密封)：按GB12245-1989 |
|
*：壳体试验不包括膜片、顶盖 |
|
主要零件材料
|
|
零件名称
|
零件材料 |
|
阀体 阀盖 底盖 |
WCB/FCB* |
|
阀座 阀盘 |
2Cr13/304* |
|
缸套 |
2Cr13/25(镀硬铬)/304* |
|
活塞 |
2Cr13/铜合金/铜合金* |
|
活塞环 |
合金铸铁/对位聚苯* |
|
导阀座 导阀杆 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主阀 导阀弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
|
密封垫(X/F/Y) |
橡胶/聚四氟乙稀/硬质合金 |
|
导阀体 导阀盖 |
25/304* |
|
|
|
外形尺寸(PN1.6-4.0)
|
单位：mm |
|
公称通径DN
|
外 形 尺 寸 |
|
L |
H |
Hl |
|
1.6/2.5MPa |
4.0MPa |
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
|
250 |
650 |
560 |
290 |
|
300 |
800 |
705 |
335 |
|
350 |
850 |
745 |
375 |
|
400 |
900 |
780 |
405 |
|
450 |
900 |
730 |
455 |
|
500 |
950 |
835 |
465 |
|
外形尺寸(PN6.4-16.0)
|
单位：mm |
|
公称通径DN
|
外 形 尺 寸 |
|
L |
H |
Hl |
|
6.4MPa |
10.0/16.0MPa |
|
15 |
180 |
180 |
300 |
100 |
|
20 |
180 |
200 |
310 |
105 |
|
25 |
200 |
220 |
31 |
120 |
|
32 |
220 |
230 |
310 |
120 |
|
40 |
240 |
240 |
335 |
135 |
|
50 |
270 |
300 |
335 |
135 |
|
65 |
300 |
340 |
340 |
140 |
|
80 |
330 |
360 |
380 |
170 |
|
100 |
380 |
380 |
185 |
|
125 |
450 |
490 |
215 |
|
150 |
500 |
490 |
225 |
|
200 |
550 |
535 |
260 |
|
250 |
650 |
580 |
310 |
|
300 |
800 |
725 |
355 |
|
350 |
850 |
765 |
395 |
|
400 |
900 |
800 |
435 |
|
500 |
950 |
|
855 |
495 |
|
流量系数(Cv)
|
|
DN
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
|
订货须知:
氨气减压阀产品型号 氨气减压阀公称压力 氨气减压阀公称通径 氨气减压阀连接法兰标准 氨气减压阀额定流量系数Cv 氨气减压阀进口压力 氨气减压阀调节范围 氨气减压阀工作介质和介质温度
|
|
|
|
■订货须知:
⑴氨气减压阀产品型号与名称 ⑵氨气减压阀公称通径DN ⑶氨气减压阀额定流量系数KV ⑷氨气减压阀公称压力和压差 ⑸氨气减压阀阀体和阀内组件材料 ⑹氨气减压阀流量特性 ⑺氨气减压阀适用温度 ⑻氨气减压阀电源电压和控制信号 ⑼氨气减压阀是否带附件。 |
|
