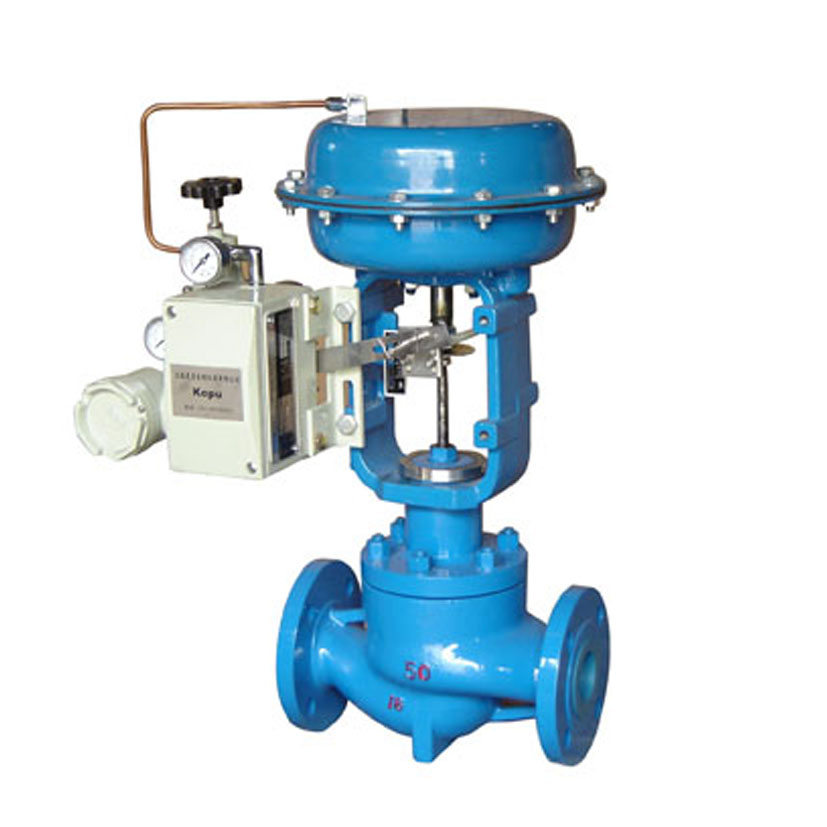

氨气调节阀

产品概术

HTS单座调节阀/氨气调节阀阀芯采用上导向结构，阀结构紧凑,有呈S流线型的通道,使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。

主要技术参数和性能指标

阀体

阀体型式		直通单座铸造球形阀
公称通径DN（mm）		20、25、40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
连接型式		法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW
法兰标准		JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等
材料		铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等
压盖型式		螺栓压紧式：填料
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
上阀盖型式	常温型（P）	-17～+230℃
	伸长Ⅰ型（E1）	-45～-17℃、+230～+566℃
	伸长Ⅱ型（E2I）	-100～-45℃
	伸长Ⅱ型（E2W）	-196～-100℃
	注：	工作温度不准超过各种材料的允许范围。

阀内组件

阀芯型式		单座柱塞型阀芯
高容量流量特性	金属阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
	软阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
高精度流量特性	金属阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
	软阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
材料		不锈钢（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金

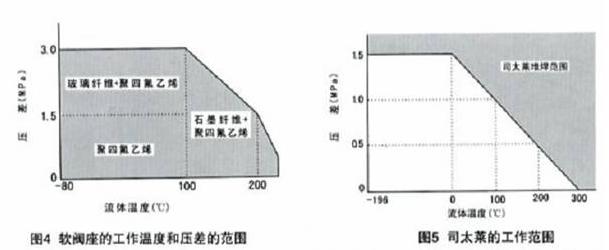

注：		关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

执行机构

型式	LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力	140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口	Rc1/4"
环境温度	-30～+70℃
阀作用型式	用正作用或反作用执行机构实现阀的气-关式或气-开式

配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等

性能

泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
	软阀座	小于阀额定容量的10-7，符合ANSI B16.104-1976VI级
回差	带定位器	小于全行程的1%，
	不带定位器	小于全行程的3%（LHA1型小于全行程的5%）
基本误差	带定位器	小于全行程的±1%	注：采用标准的V型聚四氟乙烯填料
	不带定位器	小于全行程的±5%
可调范围	50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

CV值和行程

高容量阀芯

公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

高精度流量特性阀芯

公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

主要零件材料及适用温度、介质

公称通径mm		DN15-DN300
材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	上下膜盖	A3钢板冲压
	波纹膜片	丁晴橡胶夹增强涤沦织物
	弹簧	60Si2Mn
	推杆、衬套	2Cr13
	轴套	聚氨酯（用于反作用）
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+550℃	-40～+550℃
	低温型		-40～-60℃、 -60～-100℃

流量特性

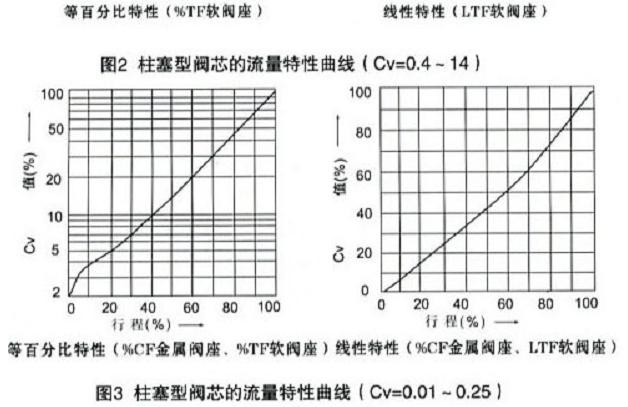

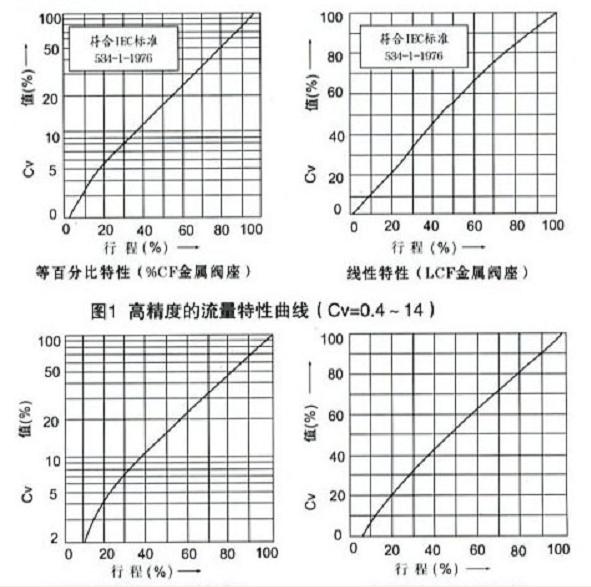

典型的流量特性曲线

注：1。空化和闪蒸或者水的温度超过100℃过热场合，建议用9Cr18硬化不锈钢。
2．空化、闪蒸、禁油及常处于关闭状态下的调节阀，不管工作温度和压差多大，建议堆焊司太莱合金。

允许压差

柱塞阀芯、金属阀座（%CF、LCF）

A、阀配用LHA或LVA执行机构(100KPa)

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA1D	1.4	0.2～1.0	有或无	3.3	2.0	1.4	0.8	-	-	-	-	-	-
	1.6	0.2～1.0	有	16	9.9	7.1	4.1	-	-	-	-	-	-
	4.0	0.8～2.4	有	40	29	21	12	-	-	-	-	-	-
				48
LHA2D	1.4	0.2～1.0	有或无	6.3	3.8	2.7	1.6	1.0	0.7	0.5	-	-	-
	1.6	0.2～1.0	有	31.6	19.3	13.7	7.8	5.1	3.5	2.0	-	-	-
	4.0	0.8～2.4	有	40	40	40	21.7	14.9	10.5	5.9	-	-	-
				94	57	41
LHA3D	1.4	0.2～1.0	有或无	11.2	6.8	4.8	2.8	1.7	1.2	0.7	0.4	0.3	-
	1.6	0.2～1.0	有	40	34.2	24.2	14	8.8	6.2	3.5	2.2	1.4	-
				56
	4.0	0.8～2.4	有	40	40	40	40	26.5	18.7	10.5	6.7	4.1	-
				100	100	72	42
LHA4D	1.4	0.2～1.0	有或无	-	-	8.3	4.8	3.0	2.2	1.2	0.7	0.5	0.3
	1.6	0.2～1.0	有	-	-	40	24.2	15.2	10.7	6.1	3.9	2.4	1.5
	4.0	0.8～2.4	有	-	-	40	40	40	32.2	18.2	11.6	7.1	4.5
						100	72	45
LHA5D	1.4	0.2～1.0	有或无	-	-	-	-	4.2	2.9	1.6	1.1	0.6	0.4
	1.6	0.2～1.0	有					20.8	14.7	8.3	5.3	3.2	2.1

气-开式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA1R	1.4	0.2～1.0	有或无	3.3	2.0	1.4	0.8	-	-	-	-	-	-
LHA1R	2.8	0.8～2.4	有	22	13	9.9	5.7	-	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或无	6.3	3.8	2.7	1.6	1.0	0.7	0.5	-	-	-
	2.8	0.8～2.4	有	40	27	14.1	11.1	6.9	4.9	2.8	-	-	-
	2.8	0.8～2.4	有	44	27	14.1	11.1	6.9	4.9	2.8	-	-	-
LHA3R	1.4	0.2～1.0	有或无	11.2	6.8	4.8	2.8	1.7	1.2	0.7	0.4	0.3	-
	2.8	0.8～2.4	有	40	40	34	19.6	12.3	8.7	4.9	3.1	1.9	-
	2.8	0.8～2.4	有	78	47	34	19.6	12.3	8.7	4.9	3.1	1.9	-
LHA4R	1.4	0.2～1.0	有或无	-	-	8.4	4.8	4.2	2.9	1.6	1.1	0.6	0.4
LHA4R	2.8	0.8～2.4	有	-	-	40/58	31.5	29.2	20.6	11.6	7.4	4.5	2.9
LHA5R	1.4	0.2～1.0	有或无	-	-	-	-	4.2	2.9	1.6	1.1	0.6	0.4
LHA5R	2.8	0.8～2.4	有	-	-	-	-	29.2	20.6	11.6	7.4	4.5	2.9
LHA6R	4(1*)	1.9～3.5	有	-	-	-	-	40	40	24.2	-	-	-
	4(1*)	1.9～3.5	有	-	-	-	-	61	43	24.2	-	-	-
	5(2*)	1.9～4.0	有	-	-	-	-	-	-	24.2	15.5	9.5	-

注：1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.黑线框内数字表示阀配用标准规格执行机构。

阀配用LVP执行机构 (100KPa)

执行机构	供气压力	定位器	允许压差
			阀座直径
			65	80	100	125	150	200
LVP5	3	有	40	36.8	20.7	13.2	8	-
			52
	4	有	40	40	27.8	17.8	10.8	-
			70	49
	5	有	40	40	34.9	22.4	13.6	-
			88	62
LVP6	3	有	40	40	36.9	23.6	14.4	9.2
			93	65
	4	有	40	40	40	31.8	19.3	12.4
			100	88	49
	5	有	40	40	40	40	24.3	15.6
			100	100	62
LVP7	3	有	-	-	-	35.5	21.6	13.8
	4	有	-	-	-	40	29	18.6
						47
	5	有	-	-	-	40	36.4	23.4
						60

柱塞阀芯、软阀座（%TF、LTF、%T、LT）

A、阀配用LHA或LVA执行机构 (100KPa)

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA1D	1.4	0.2～1.0	有或无	2.3	1.4	1.0	0.6	-	-	-	-	-	-
	1.6	0.2～1.0	有	11	7.0	4.9	2.9	-	-	-	-	-	-
	4.0	0.8～2.4	有	30	20	14	8.6	-	-	-	-	-	-
LHA2D	1.4	0.2～1.0	有或无	4.4	2.7	1.9	1.1	0.7	0.5	0.3	-	-	-
	1.6	0.2～1.0	有	22	13.5	9.6	5.5	3.6	2.5	1.4	-	-	-
	4.0	0.8～2.4	有	30	30	28	15	10.4	7.4	4.1	-	-	-
LHA3D	1.4	0.2～1.0	有或无	7.8	4.8	3.4	2.0	1.2	0.8	0.5	0.3	0.2	-
	1.6	0.2～1.0	有	30	24	17	9.8	6.2	4.3	2.5	1.5	0.9	-
	4.0	0.8～2.4	有	30	30	30	28	18	13	7.4	4.7	2.9	-
LHA4D	1.4	0.2～1.0	有或无	-	-	5.8	3.4	2.1	1.5	0.8	0.5	0.3	0.2
	1.6	0.2～1.0	有	-	-	28	17	10.6	7.5	4.3	2.7	1.7	1.0
	4.0	0.8～2.4	有	-	-	30	30	30	22	12.7	8.1	5.0	3.1
LHA5D	1.4	0.2～1.0	有或无	-	-	-	-	2.9	2.0	1.1	0.8	0.4	0.3
LHA5D	1.6	0.2～1.0	有	-	-	-	-	14.6	10.3	5.8	3.7	2.2	1.5

B.气-开式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA1R	1.4	0.2～1.0	有或无	2.3	1.4	1.0	0.6	-	-	-	-	-	-
LHA1R	2.8	0.8～2.4	有	16	9.7	6.9	4.0	-	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或无	4.4	2.7	1.9	1.1	0.7	0.5	0.3	-	-	-
LHA2R	2.8	0.8～2.4	有	30	19	9.9	7.8	4.8	3.4	2.0	-	-	-
LHA3R	1.4	0.2～1.0	有或无	7.8	4.8	3.4	2.0	1.2	0.8	0.5	0.3	0.2	-
LHA3R	2.8	0.8～2.4	有	30	30	23.8	13.7	8.6	6.1	3.4	2.1	1.3	-
LHA4R	1.4	0.2～1.0	有或无	-	-	5.8	3.4	2.1	1.5	0.8	0.5	0.3	0.2
LHA4R	2.8	0.8～2.4	有	-	-	30	22	14.9	10.5	5.9	3.7	2.3	1.4
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	2.9	2.0	1.1	0.8	0.4	0.3
LVA5R	2.8	0.8～2.4	有	-	-	-	-	20.4	14.4	8.1	5.1	3.1	2.0
LVA6R	4(1*)	1.9～3.5	有	-	-	-	-	30	30	16.9	-	-	-
LVA6R	5(2*)	1.9～4.0	有	-	-	-	-	-	-	16.9	10.8	6.4	-

注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、1*适用于DN65、80、100mm的阀，2*适用于DN150mm的阀。
3、黑线框内数字表示阀配用标准规格执行机构。

B、阀配用LHA或LVA执行机构 (100KPa)

执行机构	供气压力	定位器	允许压差
			阀座直径
			65	80	100	125	150	200
LVP5	3	有	30	25.8	14.5	9.2	5.6	-
	4	有	30	30	19.5	12.5	7.6	-
	5	有	30	30	24.4	15.7	9.5	-
LVP6	3	有	30	30	25.8	16.5	10.1	6.4
	4	有	30	30	30	22.3	13.5	8.7
	5	有	30	30	30	28	17	10.9
LVP7	3	有	-	-	-	24.9	15.1	9.7
	4	有	-	-	-	30	20.3	13
	5	有	-	-	-	30	25.5	16.4

注:1、如果执行机构带有辅助气源,应选二者中较小一个供气压力作为计算允许压差的基础。
2、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。

法兰距(mm)

公称通径	A
公称通径	ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF	JIS 16K RF	ANSI 300RF JIS20、30KRF JIS 30K RF	JIS 600 RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20K 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

注：法兰距符合IEC534-3标准。

外形尺寸（mm）

公称通径	执行机构	H				C	φB	E
公称通径	执行机构	常温型（P）	伸长Ⅰ型（E1）	伸长Ⅱ型（E2I）	伸长Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5D	1300	1515	1710	1940	-	620
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
	LVP5	940	1155	1340	1570	-	345
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5D	1360	1620	1870	2000	-	620
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
	LVP5	1000	1260	1500	1630	-	345
	LVP6	1210	1470	1710	1840	-	445
	LVP7	1290	1550	1790	1920	-	545
200	LHA4D、R	1090	1350	1580	1710	520	470	220
	LVA5D	1475	1740	2025	2155	-	620
	LVA5R	1585	1850	2145	2275	-	620
	LVP5	1165	1425	1665	1795	-	345
	LVP6	1375	1635	1875	2005	-	445
	LVP7	1455	1715	1955	2085	-	545
