D941W蝶阀,电动气体蝶阀,D941W通风蝶阀

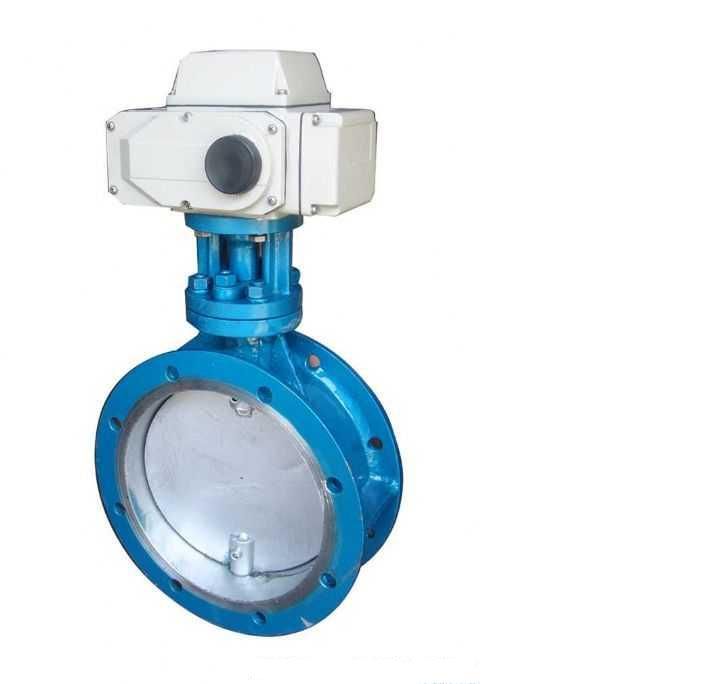

一、D941W电动通风蝶阀概述
D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。
D941W通风蝶阀由电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。
二、D941W电动通风蝶阀执行器型号、规格
|
类别 |
直行程 |
角行程 |
|
常温型 |
中温型 |
常温型 |
中温型 |
|
型号 |
ZDLW-6B（K） |
ZDLW-6B（K）G |
ZDRW-6B（K） |
ZDRW-6B（K）G |
|
规格 |
DN600～2000 |
DN50～1000 |
三、D941W电动通风蝶阀性能参数
|
公称通径mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
1900 |
2000 |
|
额定流量
系数kv |
85 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
34000 |
49000 |
66600 |
87000 |
110000 |
123000 |
136000 |
|
配用电动执行机构型号 |
361L、CH、PSQ、NA、HQ等 |
|
公称压力（MPa） |
0.1 , 0.6 , 1.0 |
|
介质温度℃ |
常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢） |
|
转角范围 |
平行闸板0～700,倾斜阀板0～600 |
|
流量特性 |
近似百分比 |
|
接管法兰 |
按JB78-59中对夹式法兰连接 |
|
动作时间 |
5-60 |
|
阀体材质 |
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti |
四、D941W电动通风蝶阀技术参数
|
公称通径 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公称压力 MPa |
0.6 |
|
介质温度 ℃ |
常温：-20～200（铸铁）；-40～250（铸钢）； 中温-40～450（铸不锈钢） |
|
额定转角 ° |
0～70 |
|
流量特性 |
-20～150 |
|
环境温度 ℃ |
近似等百分比 |
|
接管法兰 |
按JB78-59 对夹式法兰连接 |
|
阀体材质 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
|
阀板材质 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
五、D941W电动通风蝶阀性能指标
|
项目 |
指标值 |
|
基本误差% |
±2.5 |
|
回差% |
2.0 |
|
死区% |
3.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
+2.5 |
|
允许泄漏量1/h |
2×10-2×阀额定容量 |
|
