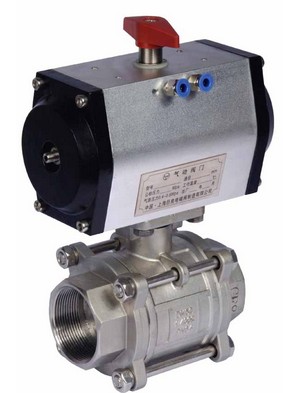

气动内螺纹三片式球阀

气动螺纹球阀,三片式气动球阀,Q611F气动球阀

一、气动内螺纹球阀概述

Q611F气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。

Q611F气动内螺纹三片式球阀使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。现场工况要求驱动方式为电动时还可以选择Q911F电动螺纹球阀，它和本产品只是执行机构的不同。可以相互代替。

二、气动内螺纹球阀特点

球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。

三片式气动内螺纹球阀阀座采用弹性密封结构，密封可靠，启闭轻松。

三片式气动内螺纹球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。

三片式气动内螺纹球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

三、气动内螺纹球阀原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

四、气动内螺纹球阀技术参数

公称通径 DN（mm）		6-100
公称压力 PN（MPa）		1.6
公称压力PS（MPa）	强度试验	2.4
	密封试验	1.8
材料材料代号		C			P		R
主要零件	阀体	WCB			CF8 304		CF8M 316
	球体	WCB			CF8 304		CF8M 316i
	阀杆	2Cr13			0Cr18Ni9Ti		0Cr17NiMo2
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品			硝酸类		醋酸类
	适用温度	-28 ℃ -300 ℃
气动装置	型号	OBD 系列
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸		压力温度		试验检验
		GBT/12238	Gb12221	/		GB/T13927		GB13927

五、气动内螺纹球阀安装尺寸

口径（mm）	尺寸（mm）													气动装置型号（仅供参考）
	三段式				对焊式				承插焊式
	G	L	D	L		d	D	L		d	D1	A
6	1/4	65	11.6	65		11.6	18	65		11.6	14.1～14.3	9.5	OBD50
10	3/8	65	12.7	65		12.7	18	65		12.7	17.55～17.8	9.5	OBD50
15	1/2	67	15	67		15.8	24	67		15	21.7～21.95	9.5	OBD50
20	3/4	82	20	82		20	28	82		20	27.05～27.3	11.1	OBD50
25	1	91	25	91		25	34	91		25	33.8～34.05	12.7	OBD50
32	11/4	108	32	108		32	41	108		32	42.55～42.8	14.3	OBD65
40	11/2	129	38	129		38	49	129		38	48.65～48.9	15.89	OBD65
50	2	148	50	148		50	62	148		50	61.1～61.35	17.4	OBD80
65	2	186	64	193		64	78	/		/	/	/	OBD80
80	3	206	78	222		78	94	/		/	/	/	OBD100
100	4	240	98	273		98	124	/		/	/	/	OBD130
