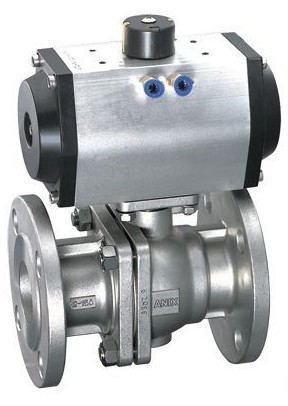

气动法兰球阀
感谢您向我们发出订单我们会在最短时间与您联系!
气动法兰球阀
Q641球阀,气动球阀,Q641气动球阀
一、Q641气动球阀概述
Q641气动球阀采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用拔叉式传动气动执行器，结构合理，输出扭矩大，有双作用式和单作用式气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。
Q641气动球阀具有结构紧凑，易于操作和维修等特点，适用于水、溶剂、酸和天然气等一般工作介质，而且气动法兰球阀还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。阀体可以是整体的，也可以是组合式的。气动球阀为Q41F球阀和气动执行器组合而成。
二、Q641气动球阀特点
1. 结构简单、体积小、重量轻。
2. 流体阻力小，其阻力系数与同长度的管段相等。
3. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
4. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
7. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
三、Q641气动球阀技术参数
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN15～300mm，DN300以上选用固定球阀 |
|
公称压力 |
国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式、焊接式、螺纹式 |
|
阀盖形式 |
整体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
四、Q641气动球阀性能规范
|
型 号 |
公称压力PN（MPa） |
试验压力ps（MPa） |
工作温度（℃） |
适用介质 | |||||
|
壳 体 |
密封（液） |
密封（气） | |||||||
|
Q641F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯-20-150 增强聚四氟乙烯-20-180 金属镶嵌封位聚苯-20-250 |
水、油品等 | |||
|
Q641F-25C |
2.5 |
3.75 |
2.75 | ||||||
|
Q641F-40C |
4.0 |
6.0 |
4.4 | ||||||
|
Q641F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 | |||||
|
Q641F-25P |
2.5 |
3.75 |
2.75 | ||||||
|
Q641F-40P |
4.0 |
6.0 |
4.4 | ||||||
|
Q641F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 | |||||
|
Q641F-25R |
2.5 |
3.75 |
2.75 | ||||||
|
Q641F-40R |
4.0 |
6.0 |
4.4 | ||||||
五、Q641气动球阀零件材质
|
材料代号 |
C |
P |
R | |||||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18、Ni9Ti |
ZG1Cr18Ni、12Mo2Ti | ||||
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi | |||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi | |||||
|
密封圈 |
增强聚四氟乙烯对位聚苯金属密封 | |||||||
|
填料 |
聚四氟乙烯柔性石墨 | |||||||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸类 |
醋酸类 | ||||
|
适用温度 |
-28℃ - 300℃ | |||||||
|
执行器 |
型号 |
DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||||
|
气源压力 |
0.4-0.7MPa | |||||||
六、Q641气动球阀外形尺寸
|
公称通径 |
尺寸（mm） |
执行器型号 | ||||||||||||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa | ||||||||||||||||||||
|
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
可选配DA/SR、QGSY、 | |||||||
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
130 |
130 |
65 |
16 |
4-14 | |||||||
|
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
150 |
150 |
75 |
16 |
4-14 | |||||||
|
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
160 |
160 |
85 |
16 |
4-14 | |||||||
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
180 |
180 |
100 |
18 |
4-18 | |||||||
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
200 |
200 |
110 |
18 |
4-18 | |||||||
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
230 |
230 |
125 |
20 |
4-18 | |||||||
|
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
290 |
290 |
145 |
22 |
8-18 | |||||||
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
310 |
310 |
160 |
22 |
8-18 | |||||||
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
350 |
350 |
190 |
24 |
8-23 | |||||||
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 | |||||||
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
480 |
300 |
250 |
30 |
8-25 | |||||||
|
200 |
457 |
335 |
295 |
28 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
375 |
320 |
38 |
12-30 | |||||||
