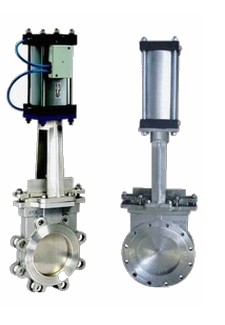

气动对夹式刀型闸阀
感谢您向我们发出订单我们会在最短时间与您联系!
气动对夹式刀型闸阀
对夹式刀型闸阀,PZ673刀型闸阀,气动刀型闸阀
一、PZ673气动对夹式刀型闸阀概述
PZ673气动对夹式刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。
双作用：对阀门开启和关闭的两位式控制；单作用：（弹簧复位）：在电路和气路切断或故障时，阀门自动开启或关闭。
二、PZ673气动对夹式刀型闸阀设计标准
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三、PZ673气动对夹式刀型闸阀可选附件
1、 单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。
2、 接近开关。
3、 气源处理三联件（包括减压阀、过滤器、油雾器）。
4、 电/气动阀门定位器（调节型用）
四、PZ673气动对夹式刀型闸阀性能标准
公称压力
PN
壳体试验
1.5 Mpa
密封试验
1.1 Mpa
工作温度
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合
五、PZ673气动对夹式刀型闸阀零件材质
阀体、上盖
碳钢、不锈钢
阀板
不锈钢
阀杆
不锈钢
密封圈
橡胶、四氟、不锈钢、硬质合金
六、PZ673气动对夹式刀型闸阀外形连接尺寸
MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
50
43
90
110
335
4-M12
1.0
50
50
100
125
335
4-M16
65
46
110
130
363
4-M12
65
50
120
145
363
4-M16
80
46
125
150
395
4-M16
80
50
135
160
395
4-M16
100
52
145
170
465
4-M16
100
50
155
180
465
8-M16
125
56
175
200
530
8-M16
125
50
185
210
530
8-M16
150
56
200
225
630
8-M16
150
60
210
240
630
8-M20
200
60
255
280
750
8-M16
200
60
265
295
750
8-M20
250
68
310
335
900
12-M16
250
70
320
350
900
12-M20
300
78
362
395
1120
12-M20
300
80
368
400
1120
12-M20
350
78
412
445
1260
12-M20
350
90
428
460
1260
16-M20
400
102
462
495
1450
16-M20
400
100
482
515
1450
16-M22
450
114
518
550
1600
16-M20
450
120
532
565
1600
20-M22
500
127
568
600
1800
16-M20
500
130
585
620
1800
20-M22
600
154
670
705
2300
20-M22
600
140
685
725
2300
20-M27
700
165
775
810
2500
24-M22
700
165
800
840
2500
24-M27
800
190
880
920
2800
24-M27
800
190
898
950
2800
4-M30
900
203
980
1020
3100
24-M27
900
203
1005
1050
3100
28-M30
1000
216
1080
1120
3400
28-M27
1000
216
1115
1160
3400
28-M30
1200
254
1295
1340
3600
32-M30
1200
254
1325
1380
3600
32-M36
