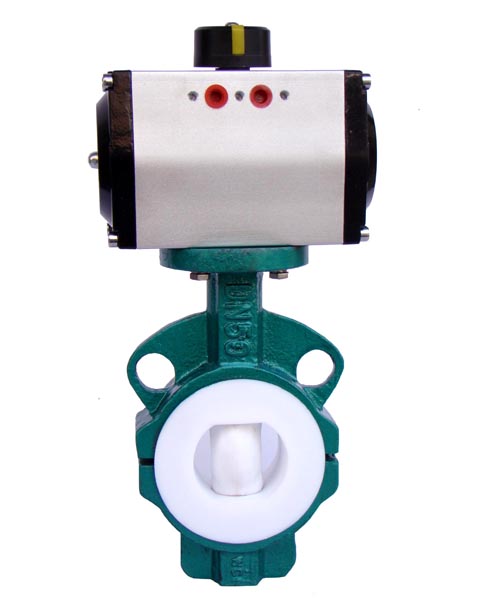

衬氟气动蝶阀

阀体
形式：蝶阀
公称通径(mm)：40,50,65,80,100,125,150,200
250,300,350,400,450,500,600
700,800,900,1000
公称压力：PN0.6MPa,PN1.0MPa,PN1.6MPa,150Lb,10K
使用压力：PN1.0MPa
材　　料：WCB CF8 CF8M
工作温度：-30～150℃
填　　料：金属网复合PFA

特点
1.几乎能抗所有的化学介质(包括浓硫酸和王水)的腐蚀。
2.全密封构造，零泄露。
3.体积小重量轻，易于拆装维修操作轻便。
4.适用温度，-30℃～150℃

阀内组件
型　　式：柔性软座蝶阀
流量特性：线行，近似等百分比(用于调节阀时)
阀座材料：橡胶复合PFA,FEP
阀板材料：FEP/WCB,FEP/CF8,FEP/CF8M
密封材料：金属复合PFA,FEP

执行机构
型式：单作用或双作用
气缸结构：单、双活塞齿条型；单、双作用拔杆式
单作用弹簧压力：0.4Mpa
供气压力：0.45～0.6MPa
气源连接尺寸：Rc1/4"～Rc1/2"
环境温度：-30～70℃

可选附件
手轮机构，位置开关，阀位传送器，阀门定位器，调速器，减压器，电磁阀等。

驱动方式
手动，螺传动，气动，电动。
