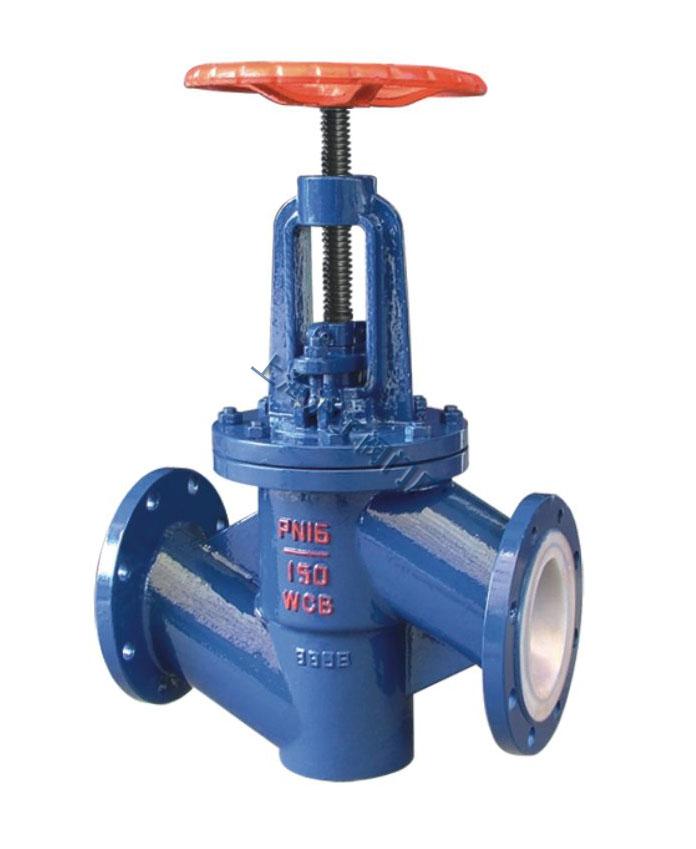

衬氟截止阀

【用　　途】截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。

一、截止阀基本结构
1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、设计规范
遵循GB 12233 / GB 12235标准。
三、手动、齿轮传动、气动（常开或常闭）、电动。

【结构特点】

　 阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
　 阀　　　芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
　 填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
　 推杆、衬套：2Cr13
　 垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
