山东海电阀门有限公司
A28H/Y带手柄弹簧全启式安全阀
所属分类： 安全阀
点击次数：20次
电子邮箱：haidianfm@126.com
销售电话：0536-8130566
图文传真：0536-8956177
感谢您向我们发出订单我们会在最短时间与您联系!
A28H/Y带手柄弹簧全启式安全阀
【A28H/Y带手柄弹簧全启式安全阀-产品说明】
A28H/Y带手柄弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸气、水、氮氢等介质的设备或管路上。A28Y-P/10R8手柄弹簧全启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
品全部型号：A28H-10C，A28Y-10P，A28Y-16P，A28Y-25P，A28Y-40P，A28Y-16C，A28Y-16R，A28Y-25R，A28Y-40R

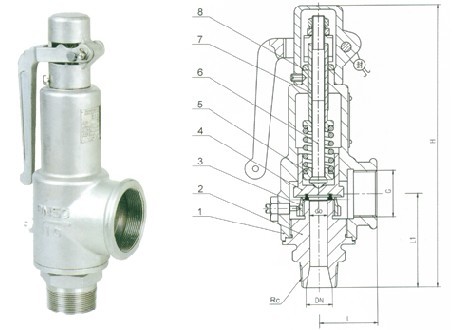

【A28H/Y带手柄弹簧全启式安全阀-主要零件材料】
|
NO. |
零件名称 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
|
1 |
阀体 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
316 |
|
7 |
调整螺杆 |
45 |
2Cr13 |
316 |
|
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
CF8M |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 | |
【A28H/Y带手柄弹簧全启式安全阀-主要外形尺寸】
|
公称通径 |
尺寸 | |||||
|
do |
Rc |
G |
L |
L1 |
H | |
|
15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
|
20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
|
25 |
15 |
1" |
11/4" |
45 |
72 |
277 |
|
32 |
20 |
11/4" |
11/2" |
55 |
85 |
312 |
|
40 |
25 |
11/2" |
2" |
67 |
100 |
322 |
|
50 |
32 |
2" |
21/2" |
76 |
348 | |
|
65 |
40 |
21/2" |
3" |
110 |
135 |
370 |
|
80 |
60 |
3" |
4" |
110 |
145 |
410 |
