A27H A27Y弹簧微启式安全阀
【A27H/Y弹簧微启式安全阀-产品说明】
A27H弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
弹簧微启式安全阀产品型号：A27H-10/16/25/40 A27Y-10/16/25/40P/R

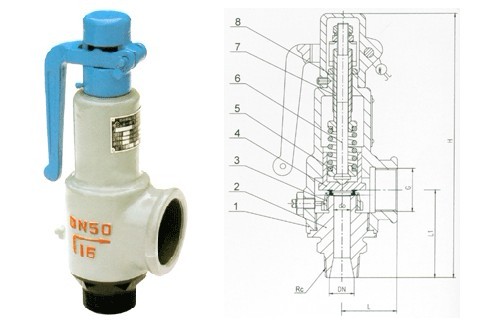

【A27H/Y弹簧微启式安全阀-主要零件材料】
|
No. |
零件名称 |
A27H 材料 |
A27W-P 材料 |
|
|
1 |
阀 体 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
2 |
阀 座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
调 节 圈 |
2Cr13 |
1Cr18NiTi |
1Cr18Ni12MoTi |
|
4 |
阀 瓣 |
2Cr13 |
1Cr18NiTi |
1Cr18Ni12MoTi |
|
5 |
弹 簧 |
50CrVA |
50CrVA 包覆氟塑料 |
50CrVA 包覆氟塑料 |
|
6 |
阀 杆 |
2Cr13 |
2Cr13 |
1Cr18NiTi |
|
7 |
调整螺杆 |
45 |
2Cr13 |
1Cr18NiTi |
|
8 |
保 护 罩 |
2G200-400 |
2G200-400 |
1Cr18NiTi |
|
9 |
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 | |
【A27H/Y弹簧微启式安全阀-主要外形尺寸】
|
公称通径 |
尺寸 | |||||
|
do |
Rc |
L |
L1 |
G |
H | |
|
15 |
10 |
1/2＂ |
40 |
65 |
1/2＂ |
135 |
|
20 |
15 |
3/4＂ |
45 |
70 |
3/4＂ |
140 |
|
25 |
20 |
1＂ |
45 |
76 |
1＂ |
155 |
|
32 |
25 |
1 1/4＂ |
55 |
85 |
1 1/4＂ |
170 |
|
40 |
32 |
1 1/2＂ |
55 |
85 |
1 1/2＂ |
310 |
|
50 |
40 |
2＂ |
67 |
100 |
2＂ |
322 |
|
65 |
50 |
2 1/2＂ |
76 |
112 |
2 1/2＂ |
344 |
|
80 |
65 |
3＂ |
110 |
135 |
3＂ |
395 |
